مولد كهرباء جوندير الامريكي 45 – 50 كيلو فولت امبير

مولد كهرباء جوندير

تتمتع شركة جوندير الامريكية بسجل حافل لا مثيل له لتوفير محركات موثوقة وقوية وفعالة لن تخذلك ، حتى في الظروف القاسية للغاية. يمكنك الاعتماد على محرك جوندير  للأداء المتواصل ، والمتانة ، واقتصاد الوقود. بنيت هذه المحركات لتحمل المهام الشاقة و لمناخنا القاسي.

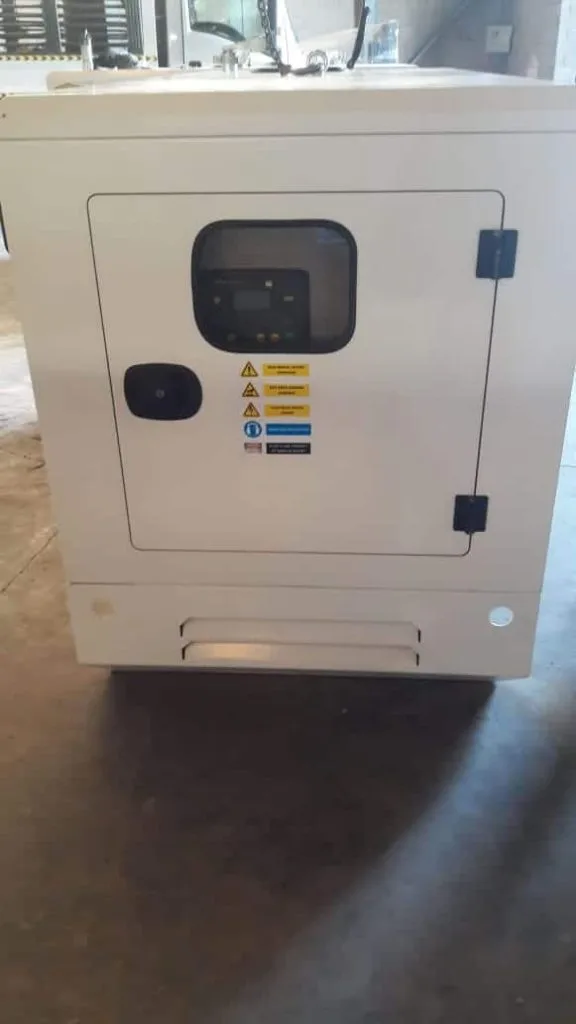

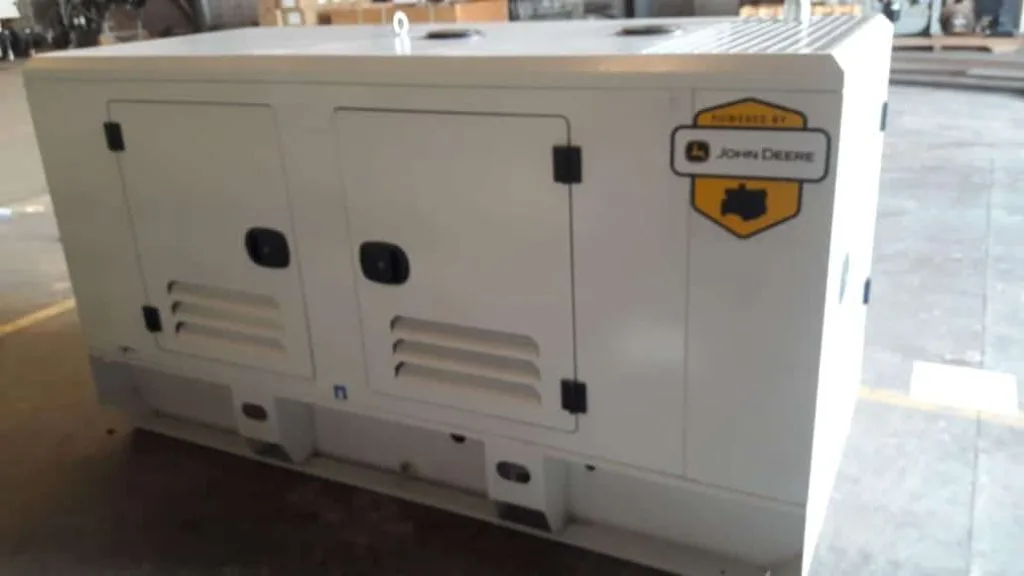

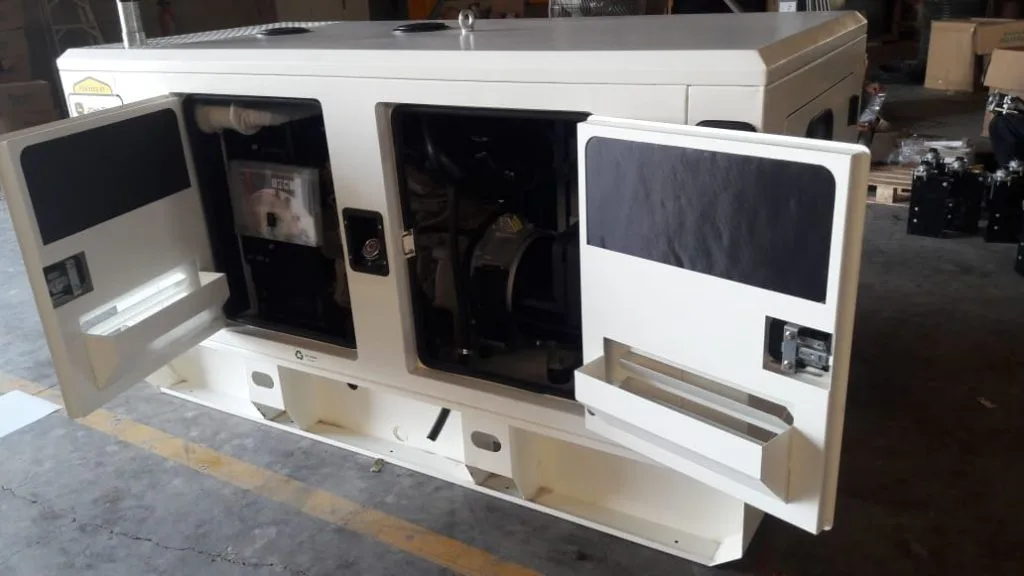

مولد كهربائي موديل: DT45 (مع كاتم للصوت)
3 فاز, 60 هيرتز, 380 فولت على 220 فولت, 1800 دورة في الدقيقة
القدرة الاحتياطية: 50.6 كيلو فولت امبير / 40.48 كيلو واط
القدرة الرئيسية: 44 كيلو فولت أمبير / 35.2 كيلو واط

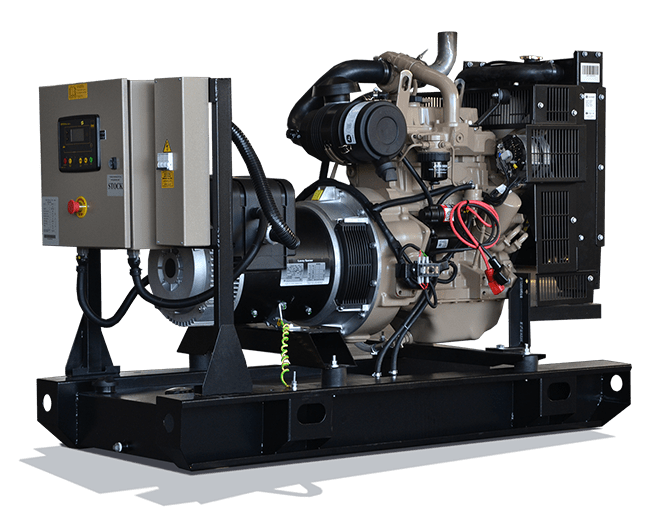

يتألف من:

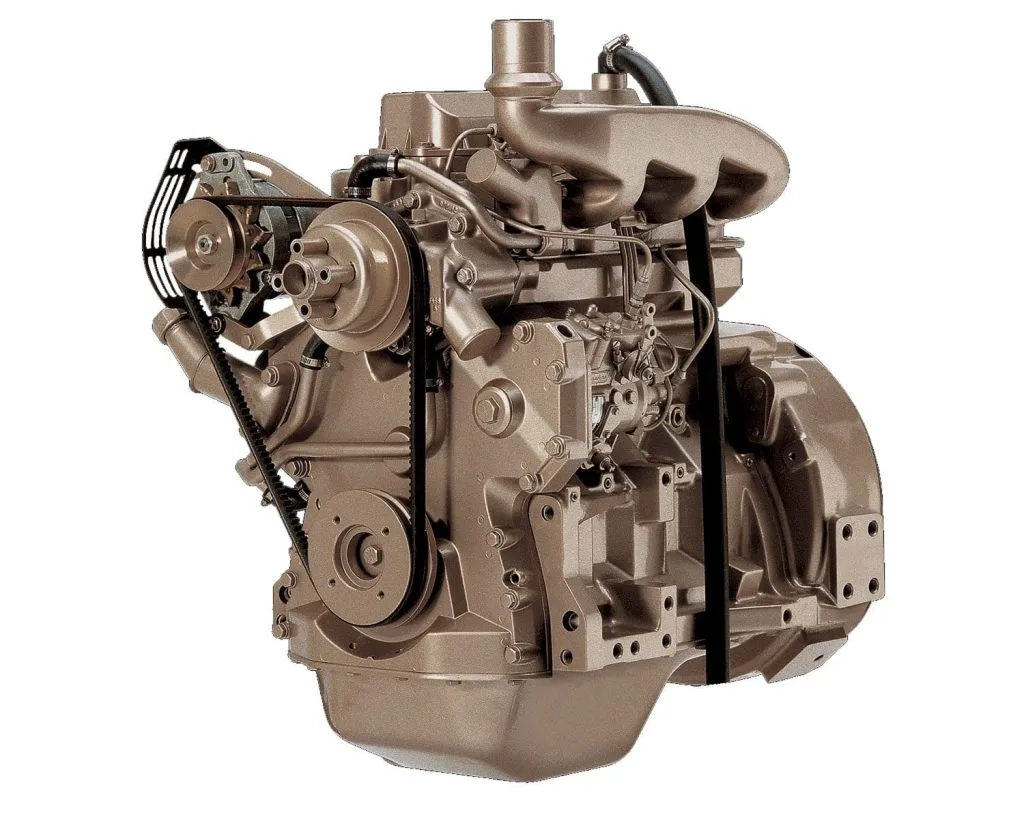

محرك جوندير موديل 3029TFU20 , عدد السلندرات 3
المولد لوروي سومر TAL042F (صناعة اوروبية)
لوحة التحكم ديبسي (صناعة بريطانية)
كاتم للصوت, خزان ديزل يومي, البطاريات, زر الطوارئ.

تمثل التصنيفات أعلاه قدرة مجموعة التوليد المضمونة ضمن ± 3٪ في الظروف المرجعية المكافئة لتلك المحددة في معيار ISO 8528/1.

ملاحظات

نطاق الجهد المطبق هو 220 فولت ، 380 فولت إلى 480 فولت لتطبيقات 60 هرتز. بالنسبة للجهود الأخرى ، يرجى استشارة المصنع.
مجموعة المولدات هذه ذات سرعة ثابتة 1800 دورة في الدقيقة.
DT45 هو تصنيف الطاقة الرئيسي لمجموعة التوليد حيث يتم تطبيق الحمل المتغير والاستخدام غير المحدود للساعة بمعامل حمولة متوسط 80٪ من التصنيف الأساسي خلال كل فترة 24 ساعة. مع العلم أن الحمل الزائد بنسبة 10٪ مسموح به لمدة ساعة واحدة في كل عملية تستغرق 12 ساعة.
DT50 هو تصنيف الطاقة الاحتياطية لمجموعة التوليد حيث يتم تطبيق حمل متغير يقتصر على الاستخدام السنوي حتى 500 ساعة ، مع 300 ساعة قد تكون قيد التشغيل المستمر. مشيرا إلى أنه لا يسمح الزائد.

Engine Technical Data

Make & Model / GSPU

JOHN DEERE 3029TFG20 / 3029TFU20

Cylinders & Arrangement

3; vertical in-line

Bore & Stroke (mm)

106 x 110

Induction system

Turbocharged

Combustion

Direct injection

Cycle

4 stroke

Compression ratio

17.2:1

Cooling System

Water-cooled

Displacement

2.9 liters

Lube oil capacity

6.0 liters Max

Coolant capacity

13 liters

Standard governor (Optional)

Mechanical (Electronic)

Engine Speed

1800 rpm

Fuel & Oil Consumption

Fuel Cons.

Oil Cons.

Consumption @ 100% Load (L/H)

11.7

0.031

Consumption @ 75% Load (L/H)

9.2

0.024

Consumption @ 50% Load (L/H)

6.4

0.017

Consumption @ 25% Load (L/H)

4.0

0.011

Radiator Cooling Air Flow (m3/s)

2.1

Emissions regulations

For non-regulated territories

Exhaust temperature ᵒC (max)

414

Max exhaust gas flow (m3/min)

9.4

Max. allowed back pressure (kPa)

7.5

The above performance data are valid as per the following specs:

  • Diesel Fuel is according to BS2869 Class A2 or equivalent.

  • Lubricating oil is according to Grade SAE 15W-40 API CI4.

  • The coolant should be 50% antifreeze and 50% freshwater.

Alternator Technical Data

Make & Model

Leroy Somer TAL042F

Frequency / No. of poles

60Hz / 4P

Ingress protection

IP23

Insulation class

H

Terminals (Optional)

6 (12)

Excitation system

SHUNT

Winding pitch

2/3

AVR model

R120

Overspeed

2250 R.P.M.

Voltage regulation

± 1 %

Coolant air flow

0.13 m3/s

Control Panel Specifications

GMP260MKIII (DSE6110 MKIII) panel is an automatic
start generating set panel of microprocessor-based
design which is capable of interfacing with
electronic engine through the can-bus J1939. It is
fully configurable by PC software, yet most settings
can be programmed by front fascia buttons. If
Mains voltage is to be monitored, DSE6120MKIII
can be offered.
Circuit Breaker Schneider or ABB, 3 Pole MCB (4
Pole available as Optional)

Construction

Sheet Fabrication

CNC shearing & bending

Paint type

Heat-treated powder-coated

Paint application

Electrostatic corona spraying

Durability tests

  • IMPACT [EN ISO 6272]
  • Salt spray resistance [ASTM B117-73]
  • Humidity Resistance [ASTM D2247]

Compliance

  • The Panel is compliant with [ISO8528-8]

  • Clearance & Creepage [IEC60355-1]

  • Leakage current & Dielectric strength [IEC60355-1]

  • Protection against electric shock [IEC600 364-4-41]

Degree of protection

IP55

Wire crimping

  • Crimping force up to 20KN

  • Accuracy of 0.01mm

  • Each crimping is checked by Komax CFA+

Wire coding

  • Wires are coded by wire color and cross-section

  • Wires are coded by printed numbers

  • Wires are coded by the printed function of the wire



Protection (standard)(OPTIONAL Note 1,3)Control (standard)(OPTIONAL  Note 1)Instrumentation (standard)(OPTIONAL Note 1,3)
Over /Under AC VoltageHigh Oil TemperatureRemote Start InputBattery Charger: 5A, 10A, ULGen AC Voltage: 3ph VLL & VLNLube Oil Temperature
Over /Under FrequencyHigh Exhaust TemperatureEmergency Stop ButtonFuel Pump ControlGen Frequency: HzExhaust Temperature
Delayed Over CurrentLow Fuel PressureCommon Alarm Volt-Free ContactExtension:Gen Current: 3 phase AEngine Inlet air (Boost) pressure
Short-circuitLow Coolant PressureEvent Log (100 Events)Ethernet-Modbus TCPPower: KW, KVA, KVAR & PFCharging Ammeter
Over KWLow Fuel LevelWeekly ExerciserRS485-  Modbus RTUEnergy: KWhr, KVAhr, KVARhrFuel pressure
High Engine TemperatureLow Oil LevelAudible AlarmGPS TrackerLube Oil PressureCoolant Pressure
Low Oil PressureHigh winding temperatureStandard CANbus J1939Water in Fuel DetectionEngine Coolant TemperatureFuel level
Maintenance AlarmHigh Bearing TemperaturePre/Post Heat ControlWebsite ApplicationsBattery DC VoltageLube Oil Level
High/Low Battery VoltageLow Boost PressureData LoggingSNMP GatewayDC AlternatorWinding temperature 3xRTD
Low coolant level (Note 2)Fusible Link Fire ProtectionPLC EditorInputs: 20mA, 10VEngine SpeedBearing Temperature RTD
3 ph Mains Sensing (6120)
Low Coolant Temperature
Oil Level ControlThermocouplesOperating HoursTier 4 Support
Note 1: some OPTIONAL features could be standard if CANbus is established within electronic engines.
Note 2: Low coolant level protection is a standard feature for Gensets above 200KVA, otherwise it is optional.
Note 3: There is a limitation in the number of protections and measurements that can be offered with GMP260MK.
Other types of control Panels & Modules can be offered according to required specifications (DSE 7310/20, 7410/20, 8610, 8810, and Others).

Genset Standard Features

Assembly:

Gensets are assembled in Saudi Arabia in compliance with ISO 8528 standard.

Fabrication:

– The engine/alternator assembly rests on skid with Anti-vibration mounting pads.

– The skid is made up of durable sheet metals and beams exceeding “Vibration & Torsion” Resistance Norms.

– A skid-mounted fuel tank is supplied with fuel gauge, filler cap, fuel inlet, and outlet hoses.

– The control panel enclosure is made up of reliable metal sheets.

Paint:

-The skid and control panel enclosure is painted with heat-treated and power-coated electrostatic corona spraying.

– Paints passed durability tests conforming to international quality standards.

– Impact (EN ISO 6272)

– Salt Spray Resistance (ASTM B117-73)

– Humidity Resistance (ASTM D2247)

Works-Testing:

– All Gensets are tested prior to dispatch.

– The test is automatically generated and checked according to ISO8528

– A test certificate is issued for each Genset

Equipment:

– Water-cooled Radiator with a belt-driven blower fan and full guarding

– Electric starter with solenoid Relay

– Battery Charging Alternator

– Energized to run solenoid

– Replaceable fuel, oil, and air filters

– Heavy-duty leads acid battery with matching capacity (Amps & CCA)

– One loose supplied industrial exhaust silencer – 16 DB noise reduction level.

– Integral Fuel Tank with 117 L capacity.

Documentation:

– User Manual for Operation, Installation and Maintenance guidance

– Wiring Diagram.

– Test Report

– Maintenance Schedule

– Catalogs for Engine, Alternator & AVR

Genset Optional Features

Manual & Automatic Transfer Switches,

Synchronizing & Totalizing Panels

Fuel water separator

Water jacket heater

Oil heater

Fuel heater

Battery heater

Anti-condensation heater

Air Shut-off Valve

Oil Sampler

Pre-lube Oil Pump
